新型液压全自动皮带调偏装置

　　本在吸收国内外先进技术和多年现场实践的基础上，自发研制出了新型液压全自动皮带调偏装置，目前已成功应用于冶金、矿山、电力、建材、煤炭等行业的皮带输送系统，是预防和校正皮带跑片的最理想设备。
特点
　　新型液压全自动皮带调偏装置对中装置有上、下条形托辊的功能和独特的液压校正功能于一身，因此具有高效校正速度。
自动检测此时跑偏予以校正，使皮带始终处于合理状态运行，因而抵消皮带机因安装不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均匀等现象。
　　新型液压全自动皮带调偏装置是调心论的摩擦旋转产生动力，故无需电源，自动调整、自动校正，具有结构简单、性能可靠、安装方便等特点，采用全封闭结构，故能在任何恶劣环境下正常工作。
工作原理
　　新型液压全自动皮带调偏装置是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。
当皮带居中运行时，皮带与左右两只条形轮复合泵下接触属于正常运行，如果皮带在运行偏左时，启动左侧调心轮复合泵，调心轮一面产生反向推力，把皮带推向中间一面，随着皮带运行带动皮带油帮转动产生压力，油经管道至组合油缸，推动油塞带动（上或下）调心托辊向前偏转，驱使皮带向右跑而居中。反之，皮带偏右时，右边的调心轮复合的一面把皮带向中推，一面旋转产生压力油组合拉动活塞杆带动（上或下），调心托辊向后偏转驱使皮带向左跑而居中。
选型说明
1.新型液压全自动皮带调偏装置分为上和下两系列；

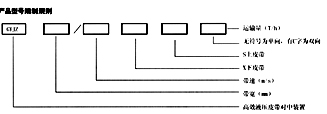

2.可根据皮带传送机的单向运输和双向运输的工作方式选型参考四型号说明；
3.请用户将使用的皮带输送机与下图尺寸对照，如有不同请提供所使用的输送机尺寸。

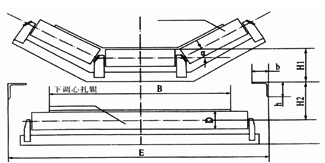

新型液压全自动皮带调偏装置 外形图及技术参数



TD75型皮带机用户需要确定规格参数见下图表


DTII型皮带机用户需要确定规格参数见下图表

安装说明
1.液压全自动皮带调偏装置可安装在皮带需要纠缠校正的场所，安装请参考使用说明书；
2.液压全自动皮带调偏装置使用的液压油为HM-32，加油过滤精度２０u;
3.对于新增用户，本一律派技术人员指导安装，调试；
