DYHQ(B)型系列电液动回转器(电液头)
概述
1.实现机、电、液、仪一体化，可远距离控制、中央调度室监控和微机控制。
2.电动执行机构(电动头)由蜗杆传动，弹簧力矩控制，机械磨损大、力矩经常失灵、不易调整、过载烧电机、操作不方便，而电液转角器(电液头)液压传动、过载溢流保护、无级调整、运行平稳、力矩较大、任意锁定，配置不同的仪器、仪表可实现管道内恒压或恒流控制。
3.采用全封闭结构，不漏油、不吸尘、不吸水、内部不锈蚀、使用寿命长，适应各种非高温(120度以下)的恶劣环境使用。
4.特别是风门选用ZDY-C型可任意调节不同角度，调节风量大小比双行程气动执行机构、电动执行机构操作简便、可靠。
5.在电控部分，电动头是由多组接线端子、二级管、继电器等复杂元件组成，质量不稳定，在金属、煤炭等大气污染的环境中使用容易使之失灵，而回转器结合液压特点采用进口全封闭集成电路板，体积小、重量轻、启闭速度快。
6.液压缸两端设有机械调整机构，便于现场安装要求．
7.设有电动、手动装置，且无需切换任意操作，方便安装和停电时工作。
工作原理
ZDY(B)电液头是一种机、电、液、仪一体化的新型电液动力装置，它以液压缸为主体，由电动机、油泵、油箱、滤油器、液压集成阀、转臂连杆组合的总成。
通过电机运转带动油泵，经液压集成阀即可使液压缸输出力和位移运动，带动转臂连杆产生0-90度、0-120度间任意锁定。
型号说明

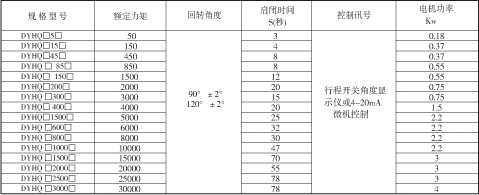

主要技术参数
注：用户如需表中未列出的特殊要求，可按用户要求设计制造。

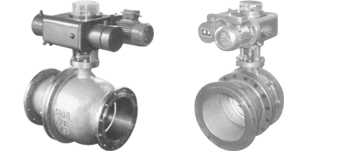

附：电液动回转器典型应用图例
订货须知
1、用户在订货时，须注明产品种类、型式、力（或力矩）、速度、行程和使用位置等基本参数，缺一不可。
如有特殊需求亦请说明。
2、电气控制部分均由用户自行解决、样本中所列电气控制电路，仅供参考。
3、安装、使用、维修等事项，请参见产品使用说明书（随货同行）。
4、产品发出6个月后，确因本制造问题，本厂实行三包，并供应配件。
  |
