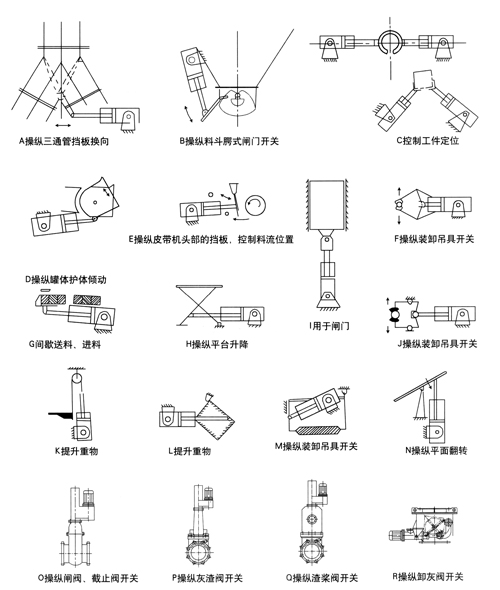

| DYT(B)、XDG(B)型系列电动电液推杆     DYT(B)、XDG(B)型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动,可用于上升、下降或夹紧工作物的场所,也可用于远距离及高空危险地区,并可和计算机联网进行集中(程序)控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门,是不可缺少的通用动力源。 原理和功能:
 1、工作原理:电液推杆以电动机为动力源,通过电动机正(反)向旋转,使液压油通过双向齿轮泵输出压力油,经油路集成块,送至工作油缸,实现活塞杆的往复运动。
 2、过载自动保护功能:电液推杆工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在转动,这时油路中油压增高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护。电机虽在转动,但绝不会烧毁。
 3、自锁功能:电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定的位置上,压力油处于保压状态。
 4、可根据用户要求,在额定的速度范围内进行无级调节速度。
 5、可根据用户要求,在额定的输出力范围内进行无级调节推、拉力。
 6、可根据用户要求,在额定的行程范围内进行无级调节行程。


                                | 与同类产品的比较
 电液推杆与电动推杆、电动执行机构、液压缸、气缸相比,有如下优点:

 1、具有可靠的过载自动保护性能,即使超负荷或运行至行程终点时,电机照样可正常运转,却不会烧毁损坏其它机件。电动推杆和电动执行机构 则无法可比。

 2、电液推杆可以带负荷启动,而电动推杆和电动执行机构很困难。

 3、同一台电液推杆在其额定的推、拉力范围内,其推、拉力可无级调节,因而具有驱动力范围广,而电动推杆和气缸则无法办到。

 4、在推力和速度相同的情况下,电液推杆消耗的电能是电动推杆和电动执行机构的一半。

 5、电液推杆采用全液压传动,动作灵敏,运行平稳,能有效减缓外来的冲击力,行程控制准确,气缸、电动推杆和电动执行机构则不能做到。

 6、电液推杆采用机、电、液一体化全封闭结构,工作油路循环于无压的封闭钢筒里,体积小、不漏油,便于安装维修。在恶劣的环境下不吸尘、

 不进水、内部不锈蚀,使用寿命比气缸、电动推杆、电动执行机构长久。

 7、投资小。气缸需建昂贵的空压站,气压管路易泄漏,气压不稳定,噪音高;液压缸需建液压站,而电液推杆只需接通电源即可使用。

 8、维修方便。在特殊情况下,电液推杆只需更换即可,而液压缸则需先慢慢查明故障原因,再进行仔细地维修,这就影响了全部工作的正常运行。

 |
                                | 电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表:  |


                                  | 比较的内容 | 比较的结果 |
                                  | 电液推杆  | 电动推杆 | 电动执行结构  | 液压缸 | 气缸  |
                                  | 过载自动保护功能 | 优 | 差 | 差~可 | 优 | 良 |
                                  | 自锁功能 | 优 | 优 | 差 | 优 | 差 |
                                  | 带负荷启动 | 优 | 差~可 | 可 | 极佳 | 可 |
                                  | 不烧毁电机 | 优 | 差 | 差 | 优 | / |
                                  | 额定范围内输出力可无级调节 | 优 | / | 可 | 优 | 差 |
                                  | 额定范围内速度可无级调节 | 优 | 差 | 差 | 优 | / |
                                  | 额定范围内行程可无级调节 | 优 | 优 | 优 | 优 | 差 |
                                  | 输出力 | 大 | 小 | 大 | 大 | 小 |
                                  | 投资 | 一般 | 低 | 高 | 高 | 极高 |
                                  | 节能效果 | 好 | 好 | 差 | 差 | 差 |
                                  | 机械效率 | 高 | 低 | 低 | 高 | 低 |
                                  | 控制方法 | 简 | 简 | 繁 | 简 | 简 |
                                  | 维修费 | 少 | 少 | 多 | 少 | 多 |
                                  | 故障率 | 少 | 多 | 多 | 一般 | 多 |
                                  | 冲击力 | 小 | 大 | 大 | 小 | 极大 |
                                  | 噪音 | 低 | 低 | 高 | 低 | 极高 |
                                  | 体积 | 一般 | 小 | 大 | 小 | 大 |  选型说明电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成,还可根据用户特殊要求,配套三种调节功能,即:速度调节、推拉力调节,行程调节(行程开关定位)。除了上述三种调节功能订货时必须文字注明外,其它请参照型号编制方式认真填写六大基本要素。
   以下举“DYTZB1000-500/110-X型电液推杆”为例,分别说明如何选型和型号编制的方式。
 1、如何选型:某一场所需要一台整体直式的电液推杆,要求电机防爆,其最大推力10kn,行程500mm最大速度110mm/s,使用角度向下推,那么所选电液推杆的标准型号为:DYTZB1000-500/110-X.(B为防爆标记,X表示向下推)

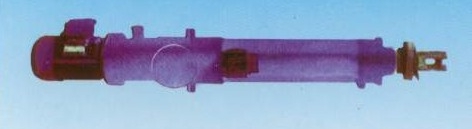

 DYTZ型整体直式电液推杆
      DYTP型平行式电液推杆


                              DYTF分离式电液推杆




                                  | DYT(B)-J型及安装尺寸表



                                              | 型号 | 外型尺寸 | 安装尺寸 |
                                              | D1 | D2 | L | d | H | I | L1 | KK |
                                              | DYT450Ⅰ | 65 | 200 | 745 | 25 | 180 | 20 | 300 | M22×1.5 |
                                              | DYT450Ⅱ | 200 | 750 |
                                              | DYT450Ⅲ | 200 | 805 |
                                              | DYT450Ⅳ | 250 | 865 | 240 |
                                              | DYT700Ⅰ | 76 | 200 | 765 | 35 | 180 | 30 | 320 |  |
                                              | DYT700Ⅱ | 200 | 815 |
                                              | DYT700Ⅲ | 250 | 880 | 240 |
                                              | DYT700Ⅳ | 250 | 910 |
                                              | DYT1000Ⅰ | 76 | 200 | 780 | 35 | 180 | 30 | 320 |  |
                                              | DYT1000Ⅱ | 250 | 850 |
                                              | DYT1000Ⅲ | 250 | 880 | 240 |
                                              | DYT1000Ⅳ | 300 | 1025 |
                                              | DYT1500Ⅰ | 95 | 200 | 810 | 35 | 180 | 30 | 350 |  |
                                              | DYT1500Ⅱ | 250 | 885 |
                                              | DYT1500Ⅲ | 250 | 975 | 240 |
                                              | DYT1500Ⅳ | 300 | 1120 | 280 |
                                              | DYT2000Ⅰ | 108 | 250 | 885 | 40 | 180 | 40 | 380 |  |
                                              | DYT2000Ⅱ | 250 | 940 | 240 |
                                              | DYT2000Ⅲ | 300 | 1150 | 280 |
                                              | DYT3000Ⅰ | 121 | 250 | 910 | 40 | 180 | 40 | 400 |  |
                                              | DYT3000Ⅱ | 250 | 960 | 240 |
                                              | DYT3000Ⅲ | 300 | 1185 | 280 |
                                              | DYT5000Ⅰ | 140 | 250 | 1005 | 40 | 240 | 40 | 420 |  |
                                              | DYT5000Ⅱ | 300 | 1220 | 280 |
                                              | DYT8000Ⅰ | 194 | 300 | 1175 | 50 | 240 | 50 | 500 |  |
                                              | DY12000Ⅰ | 240 | 350 | 1460 | 70 | 280 | 60 | 600 |  |    注:S为行程(mm);装防尘套时L、L1另加0.1S |
                                  | 活塞杆叉头连接形式与尺寸






                                              | 缸径 | A型 |
                                              | CA | LE | ER | CK | AW | EM | KK |
                                              | 50 | 54 | 32 | 29 | 20 | 22 | 30 | M22×1.5   |
                                              | 63 | 60 | 32 | 29 | 20 | 28 | 30 | MM27×2   |
                                              | 80 | 75 | 39 | 34 | 28 | 36 | 40 | MM33×2    |
                                              | 90 | 99 | 54 | 50 | 36 | 45 | 50 | MM42×2   |
                                              | 100 | 99 | 54 | 50 | 36 | 45 | 50 | MM48×2   |
                                              | 125 | 113 | 57 | 53 | 45 | 56 | 60 | MM52×2    |
                                              | 160 | 126 | 63 | 59 | 56 | 63 | 70 | MM68×2   |
                                              | 200 | 168 | 83 | 78 | 70 | 85 | 80 | MM85×3   |


                                              | 缸径 | B型 |
                                              | CA | LE | ER | CK | AW | EM | CL | KK |
                                              | 50 | 54 | 32 | 29 | 20 | 22 | 30 | 62 | M22×1.5   |
                                              | 63 | 60 | 32 | 29 | 20 | 28 | 30 | 62 | MM27×2   |
                                              | 80 | 75 | 39 | 34 | 28 | 36 | 40 | 83 | MM33×2    |
                                              | 90 | 99 | 54 | 50 | 36 | 45 | 50 | 103 | MM42×2   |
                                              | 100 | 99 | 54 | 50 | 36 | 45 | 50 | 103 | MM48×2   |
                                              | 125 | 113 | 57 | 53 | 45 | 56 | 60 | 123 | MM52×2    |
                                              | 160 | 126 | 63 | 59 | 56 | 63 | 70 | 143 | MM68×2   |
                                              | 200 | 168 | 83 | 78 | 70 | 85 | 80 | 163 | MM85×3   |


                                              | 缸径 | C型 |
                                              | CA | LE | ER | CK | AW | EM | CL | 55KK |
                                              | 50 | 67 | 31 | 32 | 20 | 22 | 12 | 16 | M22×1.5   |
                                              | 63 | 77 | 35 | 45 | 25 | 28 | 16 | 20 | MM27×2   |
                                              | 80 | 92 | 40 | 48 | 30 | 36 | 18 | 22 | MM33×2    |
                                              | 90 | 120 | 57 | 74 | 40 | 45 | 22 | 28 | MM42×2   |
                                              | 100 | 120 | 57 | 74 | 40 | 45 | 22 | 28 | MM48×2   |
                                              | 125 | 135 | 61 | 86 | 50 | 56 | 28 | 35 | MM52×2    |
                                              | 160 | 145 | 62 | 94 | 60 | 63 | 36 | 44 | MM68×2   |
                                              | 200 | 190 | 62 | 120 | 80 | 85 | 45 | 55S | MM85×3  |  |

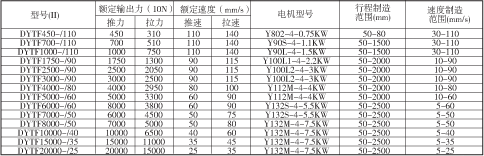

 DYTF型分离式电液推杆技术参数(选型表)

 注:1、上列表中所列电机的电压等级为380V,防护等级为IP44,绝缘等级
 为B级。
 2、超出列表的行程制造范围或速度制造范围的,另行注明,否则按表内
 技术参数制造。
 3、表中速度范围为水平使用时的范围,向上或向下使用的速度均为水平
 使用的二分之一。
 4、表中所列的电机型号及功率,指该型号推杆在额定输出力、额定速度
 为最大值时的功率。电机功率与推杆推力、速度成正比。

 DYTF型分离式电液推杆油箱尺寸及油缸尺寸



 注:1、表中S为推杆行程。
 2、高压软管可要据用户实际需要配备(本配套限定2米)。
 3、油缸联接端可提供叉接头,安装尺寸参考前几页推杆叉接头尺寸。


      |
