　HSG01系列液压缸

用途与特征

　　HSG01系列双作用单杠活塞式液压缸，是液压系统中作往复运动的执行机械，具有结构简单，工作可靠，装拆方便，易于维修，且连接方式多样等特点。适用于工程机械，矿山机械，超重运输机械、冶金机械及其它机械。

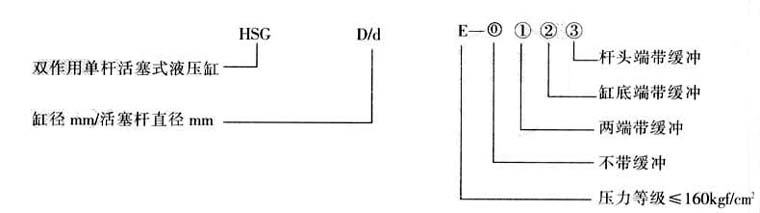

产品型号编制规则

性能参数

型号
公称
压力
(MPa)
缸径
D(mm)
速比
非铰轴和中法兰连接的最小行程(mm)
1.33
1.46
2
杆径
d(mm)
最大
行程
s（mm）
杆径
d(mm)
最大
行程
s（mm）
杆径
d(mm)
最大
行程
s（mm）
HSG01-40/dE
16
40
20
1000
22
1000
25
1000
不限
HSG01-50/dE
50
25
1000
28
1000
32
1000
不限
HSG01-63/dE
63
32
2000
35
2000
45
2000
不限
HSG01-80/dE
80
40
2000
45
3000
55
3000
不限
HSG01-80/dE
80
40
3000
45
3000
/
/
30
HSG01-90/dE
90
45
3000
50
3000
63
3000
40
HSG01-100/dE
100
50
3000
56
3000
70
3000
40
HSG01-110/dE
110
55
3000
63
3000
80
3000
45
HSG01-125/dE
125
63
3000
70
3000
90
3000
45
HSG01-140/dE
140
70
3000
80
3000
100
3000
50
HSG01-150/dE
150
75
3000
85
3000
105
3000
55
HSG01-160/dE
160
80
3000
90
3000
110
3000
45
HSG01-180/dE
180
90
3000
100
3000
125
3000
45
HSG01-200/dE
200
100
3000
110
3000
140
3000
50
HSG01-220/dE
220
110
3000
125
3000
160
3000
50
HSG01-250/dE
250
125
3000
140
3000
180
3000
60

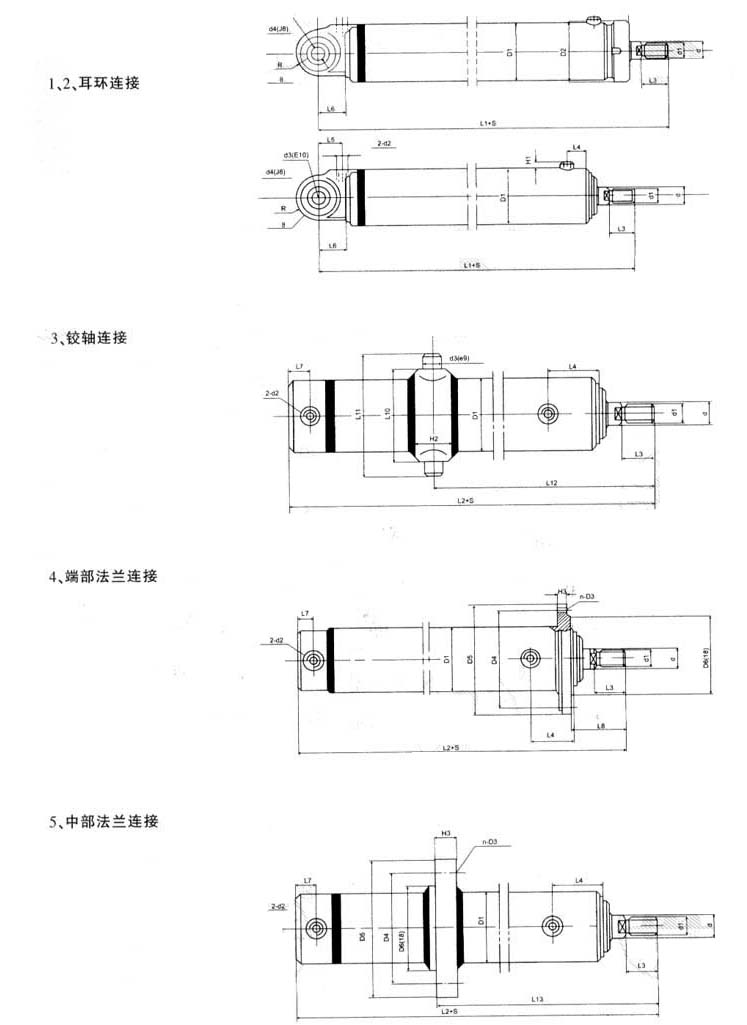

连接方式及外形

注：尾部法兰连接方式，或非标液压缸，则按客户要求设计制造。

外形安装连接尺寸表

缸径Ｄ
40
50
63
80
90
100
110
125
140
150
160
180
200
220
250
D1
57
68
83
102
114
127
140
152
168
180
194
219
245
273
299
d
速
比
1.33
20
25
32
40
45
50
55
63
70
75
80
90
100
110
120
1.46
22
28
35
45
50
55
63
70
80
85
90
100
110
125
140
2
△25
△32
45
55
63
70
80
90
100
105
110
125
140
160
180
d3
20
30
40
50
60
70
80
90
100
d4
35
47
62
75
90
105
120
130
150
R
25
35
45
60
70
80
90
105
120
100
110
L6
30
40
50
65
75
85
95
105
150
d1
M16×1.5
M22×1.5
M27×2
M33×2
M42×2
M42×2
M48×2
M48×2
M48×2
M64×2
M64×3
M80×3
M80×3
M100×3
M100×3
L3
30
35
40
45
45
50
55
60
65
70
75
85
95
105
115
L5
30
40
50
60
70
82
90
110
122
L4
65
75
66
▲76
70
▲80
75
▲85
78
85
▲95
90
▲100
100
107
112
120
135
L1 +S
253+S
278+S

295+S
347+S
305+S
▲325+S
340+S
▲360+S
360+S
▲380+S
370+S
405+S
▲425+S
420+S
▲440+S
435+S
480+S
510+S
560+S
614+S
2-d2
M18×1.5
M22×1.5
M27×2
M33×2
M42×2
H1
15
18
20
22
24
D2
65
75
90
110
L10
125
140
155
170
185
205
220
240
270
300
320
350
L11
185
200
230
245
260
295
310
330
375
420
455
500
H2
75
90
105
120
135
145
155
L2 +S
275+S
280+S
▲300+S
310+S
▲330+S
330+S
▲350+S
340+S
370+S
▲390+S
385+S
▲405+S
400+S
440+S
460+S
503+S
547+S
L7
25
30
35
42
40
53
55
D6(f8)
115
130
145
160
175
190
205
225
250
280
305
330
D4
145
160
180
195
210
225
245
265
290
325
355
390
D5
175
190
210
225
240
260
285
305
330
370
405
450
H3
20
22
24
26
28
30
32
34
36
L8
81
82
▲98
88
▲98
95
▲105
98
108
▲118
114
▲124
109
▲105
130
143
118
156
124
171
n-D3
8-Φ13.5
8-Φ15.5
8-Φ18
10-Φ18
10-Φ18
10-Φ20
10-Φ22
10-Φ22
10-Φ24
10-Φ26
10-Φ29
12-Φ32
L12
＞215
＜160+S
＞225
＜165+S
＞250
＜170+S
＞260
＜190+S
＞225
＜200+S
＞290
＜210+S
＞305
＜225+S
＞310
＜240+S
＞455
＜365+S
＞485
＜385+S
＞525
＜415+S
＞570
＜455+S
L13
＞200
＜190+S
＞210
＜195+S
＞230
＜210+S
＞240
＜225+S
＞235
＜240+S
＞265
＜250+S
＞290
＜280+S
＞280
＜320+S
＞320
＜300+S
＞340
＜315+S
＞365
＜340+S
＞395
＜375+S
S1
55
60
80
70
55
80
80
70
90
100
100
105

注：1、带▲者仅为速比=2的连接尺寸。
　　 2、带△者速比为1.7。
　　 3、铰轴和中法兰连接的行程不得小于表中S1值。
　　 4、尺寸L12、L13可由用户提出，但应在表中尺寸范围之内。



　　　　　 　　　　 　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　
